■「Ｘ座標･Ｙ座標」と「画面Ｘ座標･画面Ｙ座標」の違い
（更新：2024/05/04）

イベントコマンド【変数操作＋】にある「Ｘ座標･Ｙ座標」と「画面Ｘ座標･画面Ｙ座標」の違いについて説明します。

ショートカット

■「Ｘ座標」「Ｙ座標」(標準、精密)とは？

┣◆【使用例】主人公の目の前にマップイベントがあるかどうかを調べる

┗◆【使用例】同じ座標の別のマップへ移動

■「画面Ｘ座標」「画面Ｙ座標」とは？

┣◆【使用例】ピクチャでマップイベントの頭に「？」を表示

┗◆【使用例】マップイベントと完全に重なった時に場所移動を実行

【変数操作＋】の基本説明は、別ページに記載しています。

【変数操作＋の基本説明を開く】

　　
■｢Ｘ座標｣｢Ｙ座標｣(標準、精密)とは？

「Ｘ座標・Ｙ座標」は、マップの左上を「Ｘ座標＝0」「Ｙ座標＝0」として、
指定したキャラクターがマップの左上から何マス目にいるのかを取得する時に使います。

「標準」は１マス単位、
「精密」は0.5マス単位になります。

例えば「サンプルマップＡ」のスタート地点にいる主人公は…

Ｘ座標（標準）＝15
Ｙ座標（標準）＝21

Ｘ座標（精密）＝30
Ｙ座標（精密）＝42

になります。

スタート地点から右へ１歩(0.5マス)移動すると…

→

Ｘ座標（標準）＝15
Ｙ座標（標準）＝21

Ｘ座標（精密）＝31
Ｙ座標（精密）＝42

となり、「標準」ではＸ座標は変わりませんが、「精密」ではＸ座標が変わります。

【変数操作＋】や【場所移動】の座標の設定時に「精密座標」にチェックを入れると精密座標の設定になります。

【マップチップの上書き】や【動作指定】などの座標設定は「標準」での設定になります。

指定したキャラクターの座標の取得する時には【変数操作＋】を使いますが、
変数呼び出し値の「9180000」や「9190000」でも取得する事ができます。

【変数呼び出し値「9180000」や「9190000」の説明を見る】

▼変数呼び出し値で主人公の座標を取得

【イベントコード表示】

▼ 主人公のＸ座標・Ｙ座標（標準）
■変数操作: このEvのSelf0 = 主人公のX座標(ﾏｯﾌﾟ) + 0
■変数操作: このEvのSelf1 = 主人公のY座標(ﾏｯﾌﾟ) + 0
▼ 主人公のＸ座標・Ｙ座標（精密）
■変数操作: このEvのSelf2 = 主人公のX座標(精密) + 0
■変数操作: このEvのSelf3 = 主人公のY座標(精密) + 0
■

　　
▼【使用例】主人公の目の前にマップイベントがあるかどうかを調べる

サブキー(Shift)を押した時に、主人公の目の前にいるマップイベントのイベントＩＤを取得します。

▼動作イメージ

今回の処理はイベントＩＤを取得するだけですが、
応用次第では「影グラフィック番号」などのマップイベントの情報を取得する事ができます。

移動幅が「0.5マス」の場合、主人公とマップイベントの位置によっては、
マップイベントの方に向かってサブキーを押しても反応しない事があります。
そのため下記設定では、0.5マスのずれにも対応した設定になっています。

移動幅が「0.5マス」ではなく「１マス」の場合は…

▼ 0.5マス用の処理

の以降の設定は不要です。

【イベントコード表示】【コモン出力ファイル】

■コモンイベント「サブキーでイベントＩＤ」

起動条件：並列実行（常時）

■■キー入力：CSelf10[キー][入力待ち] ｻﾌﾞｷｰ(12)
■変数操作+: CSelf11[Ｘ座標] = 主人公の X座標(標準)
■変数操作+: CSelf12[Ｙ座標] = 主人公の Y座標(標準)
■変数操作+: CSelf13[向き] = 主人公の向き(1～9)
■条件分岐(変数): 【1】 CSelf13[向き] が 1 と同じ
　　　　　　　　　【2】 CSelf13[向き] が 2 と同じ
　　　　　　　　　【3】 CSelf13[向き] が 3 と同じ
-◇分岐：【1】 [ CSelf13[向き] が 1 と同じ ]の場合↓
|■変数操作: CSelf11[Ｘ座標] -= 1 + 0
|■変数操作: CSelf12[Ｙ座標] += 1 + 0
|■
-◇分岐：【2】 [ CSelf13[向き] が 2 と同じ ]の場合↓
|■変数操作: CSelf12[Ｙ座標] += 1 + 0
|■
-◇分岐：【3】 [ CSelf13[向き] が 3 と同じ ]の場合↓
|■変数操作: CSelf11[Ｘ座標] += 1 + 0
|■変数操作: CSelf12[Ｙ座標] += 1 + 0
|■
-◇上記以外
|■条件分岐(変数): 【1】 CSelf13[向き] が 4 と同じ
　　　　　　　　　【2】 CSelf13[向き] が 6 と同じ
|-◇分岐：【1】 [ CSelf13[向き] が 4 と同じ ]の場合↓
||■変数操作: CSelf11[Ｘ座標] -= 1 + 0
||■
|-◇分岐：【2】 [ CSelf13[向き] が 6 と同じ ]の場合↓
||■変数操作: CSelf11[Ｘ座標] += 1 + 0
||■
|-◇上記以外
||■条件分岐(変数): 【1】 CSelf13[向き] が 7 と同じ
　　　　　　　　　　【2】 CSelf13[向き] が 8 と同じ
　　　　　　　　　　【3】 CSelf13[向き] が 9 と同じ
||-◇分岐：【1】 [ CSelf13[向き] が 7 と同じ ]の場合↓
|||■変数操作: CSelf11[Ｘ座標] -= 1 + 0
|||■変数操作: CSelf12[Ｙ座標] -= 1 + 0
|||■
||-◇分岐：【2】 [ CSelf13[向き] が 8 と同じ ]の場合↓
|||■変数操作: CSelf12[Ｙ座標] -= 1 + 0
|||■
||-◇分岐：【3】 [ CSelf13[向き] が 9 と同じ ]の場合↓
|||■変数操作: CSelf11[Ｘ座標] += 1 + 0
|||■変数操作: CSelf12[Ｙ座標] -= 1 + 0
|||■
||◇分岐終了◇
||■
|◇分岐終了◇
|■
◇分岐終了◇
■変数操作+: CSelf14[イベントＩＤ] = X:CSelf11[Ｘ座標] Y:CSelf12[Ｙ座標]のｲﾍﾞﾝﾄID
■条件分岐(変数): 【1】 CSelf14[イベントＩＤ] が 0 以上
-◇分岐：【1】 [ CSelf14[イベントＩＤ] が 0 以上 ]の場合↓
|■文章:イベントＩＤは「\cself[14]」です。
|■イベント処理中断
|■
◇分岐終了◇
▼ 0.5マス用の処理
■変数操作+: CSelf17[Ｘ座標(0.5用)] = 主人公の X座標(精密) *ｷｬﾗ左側位置
■変数操作+: CSelf18[Ｙ座標(0.5用)] = 主人公の Y座標(精密) *ｷｬﾗ足下-1位置
■変数操作: CSelf17[Ｘ座標(0.5用)]～CSelf18[Ｙ座標(0.5用)] %= 2 + 0
■変数操作: CSelf17[Ｘ座標(0.5用)] += CSelf11[Ｘ座標] + 0
■変数操作: CSelf18[Ｙ座標(0.5用)] += CSelf12[Ｙ座標] + 0
■条件分岐(変数): 【1】 CSelf11[Ｘ座標] が CSelf17[Ｘ座標(0.5用)] 以外
-◇分岐：【1】 [ CSelf11[Ｘ座標] が CSelf17[Ｘ座標(0.5用)] 以外 ]の場合↓
|■変数操作+: CSelf14[イベントＩＤ] = X:CSelf17[Ｘ座標(0.5用)] Y:CSelf12[Ｙ座標]のｲﾍﾞﾝﾄID
|■条件分岐(変数): 【1】 CSelf14[イベントＩＤ] が 0 以上
|-◇分岐：【1】 [ CSelf14[イベントＩＤ] が 0 以上 ]の場合↓
||■文章:イベントＩＤは「\cself[14]」です。
||■イベント処理中断
||■
|◇分岐終了◇
|■
◇分岐終了◇
■条件分岐(変数): 【1】 CSelf12[Ｙ座標] が CSelf18[Ｙ座標(0.5用)] 以外
-◇分岐：【1】 [ CSelf12[Ｙ座標] が CSelf18[Ｙ座標(0.5用)] 以外 ]の場合↓
|■変数操作+: CSelf14[イベントＩＤ] = X:CSelf11[Ｘ座標] Y:CSelf18[Ｙ座標(0.5用)]のｲﾍﾞﾝﾄID
|■条件分岐(変数): 【1】 CSelf14[イベントＩＤ] が 0 以上
|-◇分岐：【1】 [ CSelf14[イベントＩＤ] が 0 以上 ]の場合↓
||■文章:イベントＩＤは「\cself[14]」です。
||■イベント処理中断
||■
|◇分岐終了◇
|■
◇分岐終了◇
■文章:目の前にマップイベントはありません。
■

　　
▼【使用例】同じ座標の別のマップへ移動

同じ座標の別のマップへ移動する処理を設定します。

今回はサブキー(Shift)を押す度に、マップＩＤ[1]と[2]の同じ座標へ行き来する設定を行います。

サンプルゲームでは、サンプルマップＡとＢを行き来します。

▼スタート地点でサブキーを押した時

→
←

【イベントコード表示】

■コモンイベント

起動条件：並列実行（常時）

■キー入力：CSelf10[キー][入力待ち] ｻﾌﾞｷｰ(12)
■条件分岐(変数): 【1】 Sys13:ｲﾍﾞﾝﾄ実行中？(1=ON) が 1 と同じ
-◇分岐：【1】 [ Sys13:ｲﾍﾞﾝﾄ実行中？(1=ON) が 1 と同じ ]の場合↓
|■イベント処理中断
|■
◇分岐終了◇
■変数操作+: CSelf11[マップＩＤ] = 現在のマップID
■変数操作+: CSelf12[Ｘ座標] = 主人公の X座標(精密) *ｷｬﾗ左側位置
■変数操作+: CSelf13[Ｙ座標] = 主人公の Y座標(精密) *ｷｬﾗ足下-1位置
■条件分岐(変数): 【1】 CSelf11[マップＩＤ] が 1 と同じ
-◇分岐：【1】 [ CSelf11[マップＩＤ] が 1 と同じ ]の場合↓
|■変数操作: CSelf11[マップＩＤ] = 2 + 0
|■
-◇上記以外
|■変数操作: CSelf11[マップＩＤ] = 1 + 0
|■
◇分岐終了◇
■場所移動：主人公 ▲マップIDXX<CSelf11[マップＩＤ]>
　　　　　　X:CSelf12[Ｘ座標] Y:CSelf13[Ｙ座標] [精密] [ﾄﾗﾝｼﾞｼｮﾝなし]
■

▼場所移動は変数呼び出し値で設定します

Ｘ座標･Ｙ座標をセルフ変数に出力せず、変数呼び出し値「9180002」「9180003」で設定する方法もあります。

【イベントコード表示】

■コモンイベント

起動条件：並列実行（常時）

■キー入力：CSelf10[キー][入力待ち] ｻﾌﾞｷｰ(12)
■変数操作+: CSelf11[マップＩＤ] = 現在のマップID
■条件分岐(変数): 【1】 CSelf11[マップＩＤ] が 1 と同じ
-◇分岐：【1】 [ CSelf11[マップＩＤ] が 1 と同じ ]の場合↓
|■変数操作: CSelf11[マップＩＤ] = 2 + 0
|■
-◇上記以外
|■変数操作: CSelf11[マップＩＤ] = 1 + 0
|■
◇分岐終了◇
■場所移動：主人公 ▲マップIDXX<CSelf11[マップＩＤ]>
　　　　　　X:主人公のX座標(精密) Y:主人公のY座標(精密) [精密] [ﾄﾗﾝｼﾞｼｮﾝなし]
■

＊注意＊

マップＢはマップＡよりもマップサイズが小さいため、
マップＡの右の方(マップＢに存在しないマス座標)でサブキーを押すとエラーが発生します。

今回の処理は、基本的に２つのマップサイズを同じサイズにする必要があります。

▲トップへ戻る▲

　　
■｢画面Ｘ座標｣｢画面Ｙ座標｣とは？

「画面Ｘ座標･画面Ｙ座標」は、現在映っているゲーム画面の左上を「画面Ｘ座標＝0」「画面Ｙ座標＝0」として、
指定したキャラクターのゲーム画面上の表示位置を、ピクセル単位で取得する時に使います。

キャラクターの画面位置の取得は、キャラクターの左右中央の足元位置になります。

▼スタート時の画面座標

ピクチャを表示する時も、この「画面Ｘ座標･画面Ｙ座標」と同様に、
現在映っているゲーム画面の左上を「Ｘ＝0」「Ｙ＝0」として、ピクセル単位で表示しています。

そのため、ピクチャの表示位置を設定する処理では、この「画面Ｘ座標･画面Ｙ座標」を使う事があります。

　　
【使用例】ピクチャでマップイベントの頭に「？」を表示

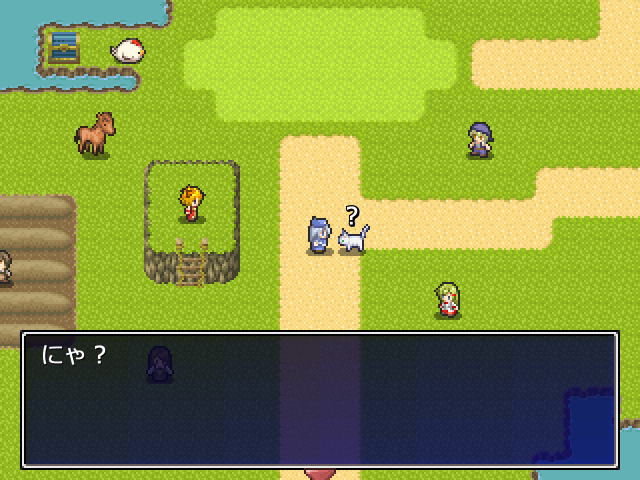

マップイベントの頭上に「？」を表示します。

「？」の表示はピクチャを使って表示します。

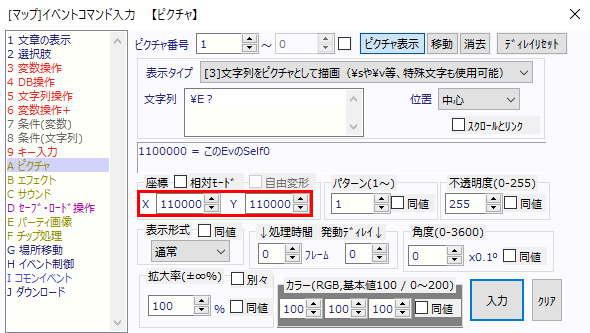

ピクチャの表示位置は、マップイベントの「画面Ｘ座標･画面Ｙ座標」をセルフ変数[0][1]に取得して、
変数呼び出し値「1100000」「1100001」を使ってピクチャの表示位置を設定します。

【イベントコード表示】

■マップイベント

起動条件：決定キーで実行

■変数操作+: このEvのSelf0 = このﾏｯﾌﾟｲﾍﾞﾝﾄの画面X座標
■変数操作+: このEvのSelf1 = このﾏｯﾌﾟｲﾍﾞﾝﾄの画面Y座標
■変数操作: このEvのSelf1 -= 20 + 0
■ﾋﾟｸﾁｬ表示：1 [中心]文字列[\E？] X:このEvのSelf0 Y:このEvのSelf1 / 0(0)ﾌﾚｰﾑ /
　　　　　　ﾊﾟﾀｰﾝ 1 / 透 255 / 通常 / 角 0 / 拡 100％ / ｶﾗｰ R[100] G[100] B[100]
■文章:にゃ？
■ﾋﾟｸﾁｬ消去：1 / 0(0)ﾌﾚｰﾑ
■

ちなみに今回の「？」は文字で表示していますが、画像ファイルで表示する事もできます。

また【ピクチャエフェクト】で点滅させるような演出を設定する事もできます。

　　
▼【使用例】マップイベントと完全に重なった時に場所移動を実行

マップイベントを完全に重なった時に【場所移動】を実行する処理を設定します。

場所移動用のマップイベントは、通常は以下のように【場所移動】のみで設定します。

しかし0.5マス移動の場合、上下移動でマップイベントに重なろうとすると、半分乗った時点で【場所移動】が実行します。

▼この時点で場所移動が実行

また場所移動の移動先が場所移動用のマップイベントの上に設定した場合、
移動先で上下に移動すると、移動先の場所移動イベントが実行して、元に戻ってしまうような現象も発生します。

▼移動先で上下移動すると場所移動が実行

今回は…

マップイベントの画面Ｙ座標－主人公の画面Ｙ座標＝両者の距離(ピクセル単位)

の計算を行い、
両者の距離が「0」(完全に重なった状態)になった時に【場所移動】が実行するように設定します。

なお、画面Ｘ座標の方は、何も設定しなくても両者の距離が「0」にならないと【場所移動】が実行しませんので、
画面Ｘ座標を対象とした両者の距離を調べる処理はありません。

【イベントコード表示】

■マップイベント

起動条件：プレイヤー接触
すり抜け：ＯＮ

■変数操作+: このEvのSelf0 = 主人公の画面Y座標
■変数操作+: このEvのSelf0 -= このﾏｯﾌﾟｲﾍﾞﾝﾄの画面Y座標
■条件分岐(変数): 【1】このEvのSelf0 が 0 以外
-◇分岐：【1】 [ このEvのSelf0 が 0 以外 ]の場合↓
|■イベント処理中断
|■
◇分岐終了◇
■場所移動：主人公 ▲マップID1[サンプルマップA] X:11 Y:21 [ﾄﾗﾝｼﾞｼｮﾝなし]
■

▲トップへ戻る▲
